1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速

1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速
1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速

大画像 :  1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速

商品の詳細:
起源の場所: 中国
ブランド名: DINGXING/DINGYI
証明: ISO/CE
モデル番号: DW-1650
お支払配送条件:
最小注文数量: 1
価格: USD 50000-70000/SET
パッケージの詳細: 気象anti-rustフィルムおよび鋼鉄最下ブラケット
受渡し時間: 60日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 15セット/月

1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速

説明
最大。スピード: 5000部分/時間 トップシート GSM: 120-600
ボトムシート GSM: 300-800 積層精度: ±1.5mm
ハイライト:

段ボール 5 プライ フルート ラミネーター マシン、1650 * 1450 mm 段ボール ラミネーター マシン、1650 * 1450 mm 高速フルート ラミネーター

,

1650*1450mm corrugated laminator machine

,

1650*1450mm High Speed Flute Laminator

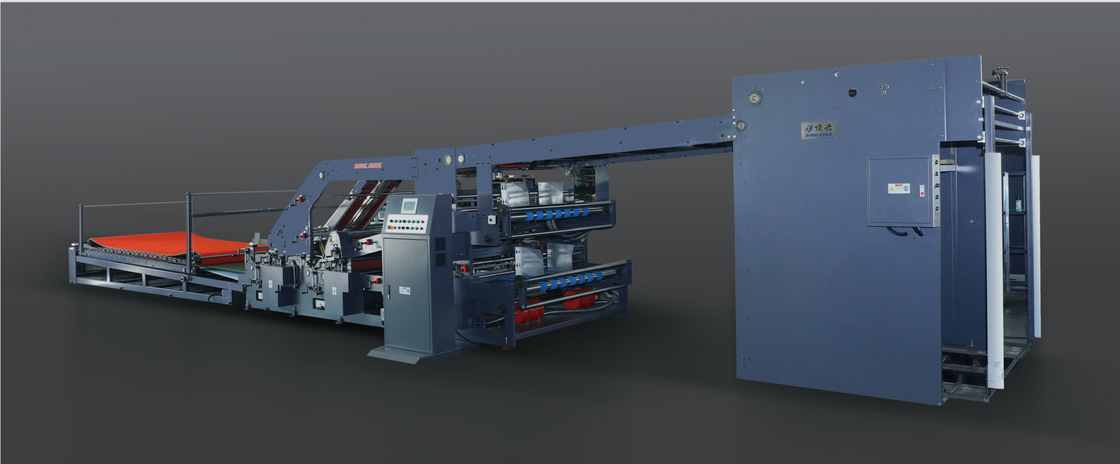

DW-1650 5プライ自動フルートラミネーター1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 0

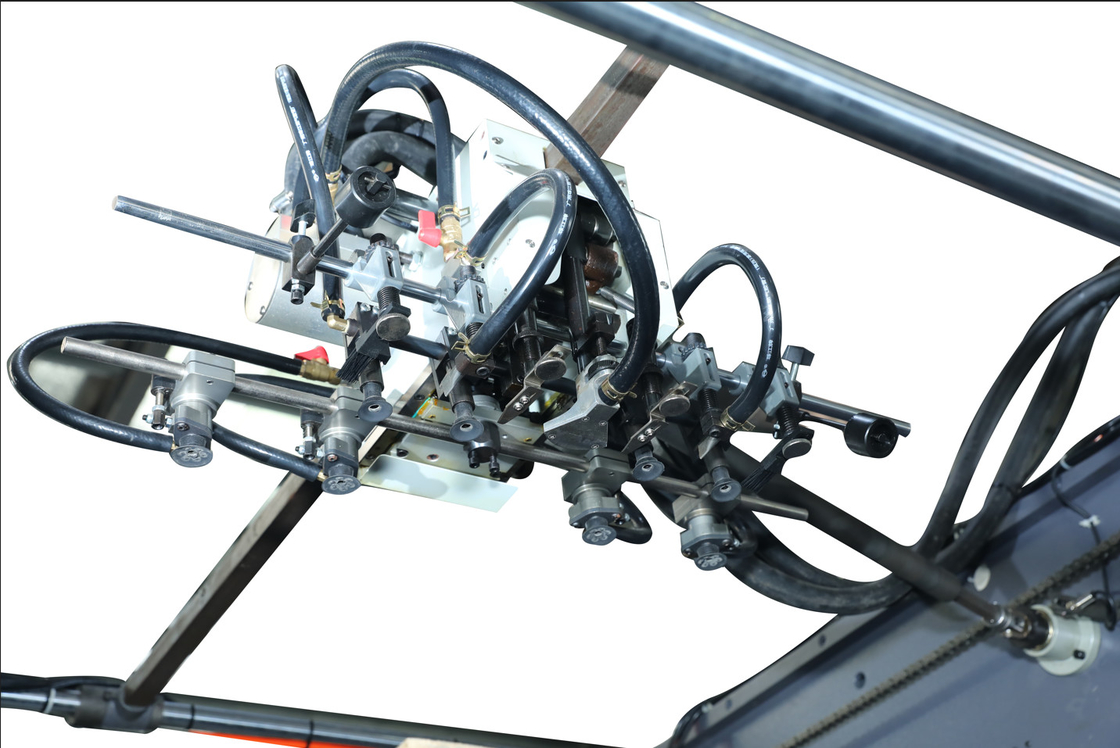

平版用紙フィーダー

  • 装備給紙キャップ4個、給紙キャップ4個スムーズな給餌を確保するために。
  • 幅広用紙用のエアブロワーと両側サブブロワーを備えた紙押えベース。

1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 1

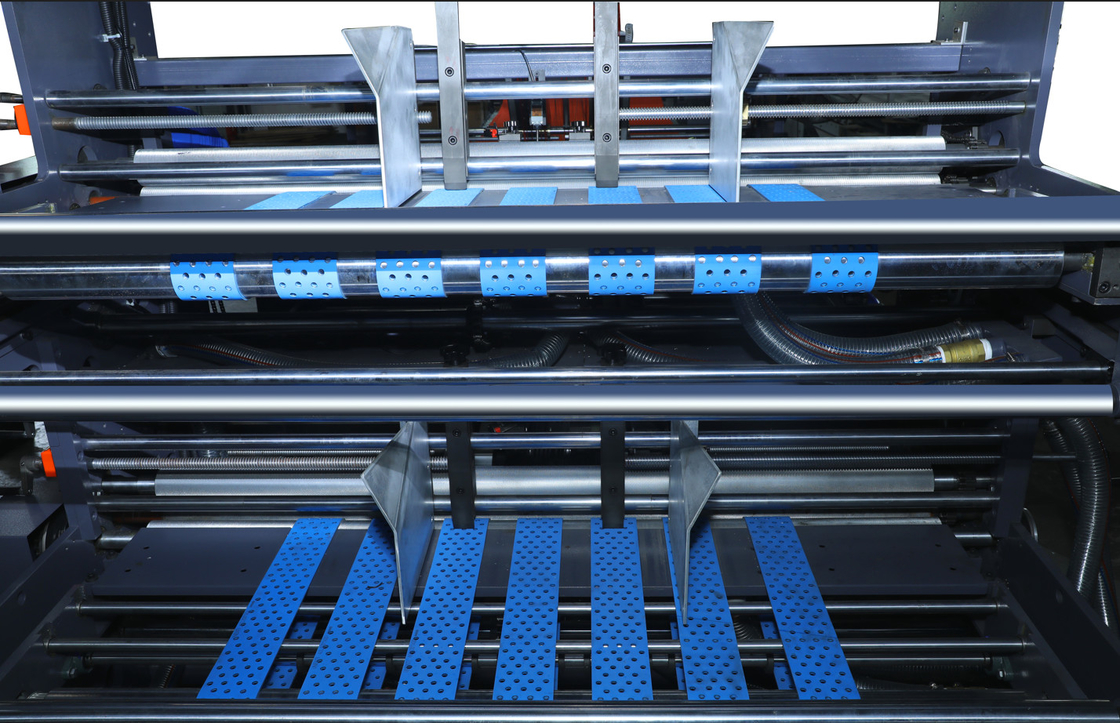

素材 2 枚の用紙フィーダーs

ダンボールを吸着ベルトでスプリングプレートに吸着させ、ダンボールの搬送をスムーズにします。新設計の補助ベルトは、サクション ベルトの完全な供給ジョブを実行するのに役立ちます。特に 3/5/7 プライの場合。



1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 2





1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 3

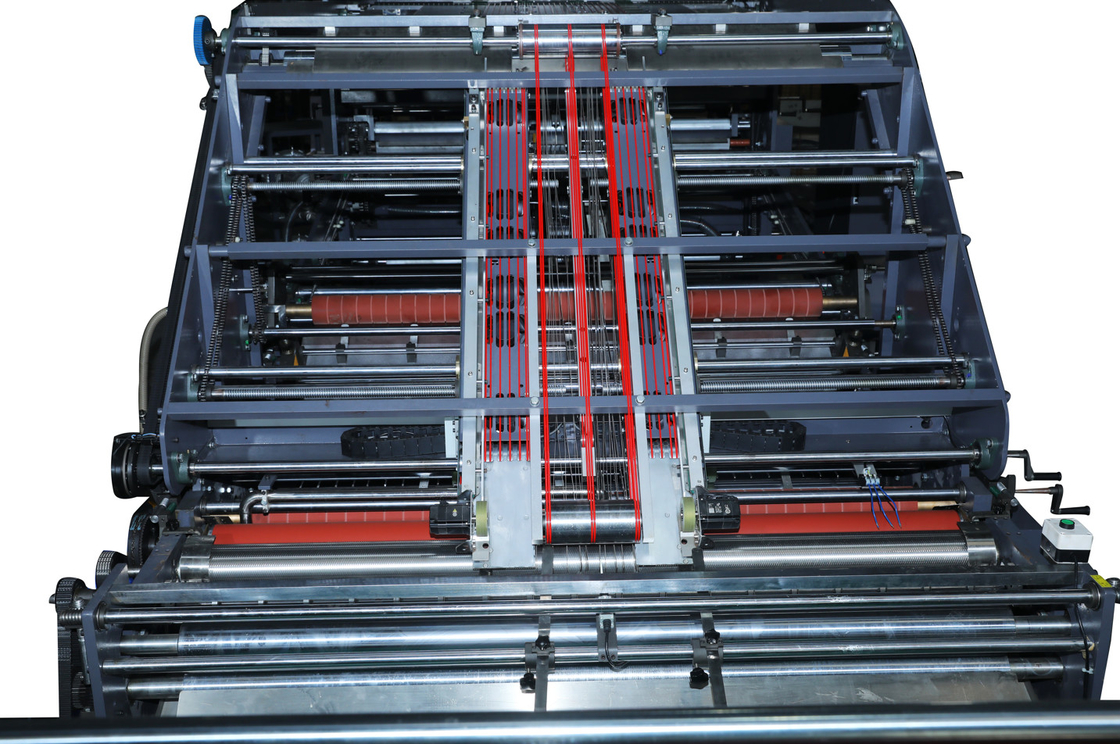

サーボモーターのアライメントとタイミングシステム

  • 上紙と下紙の 4 枚重ね段ボールのサーボ モーター位置合わせ。下部シートの供給位置を監視するマルチ センサー、上部の 2 つのサーボ モーター (日本の安川ブランド) が上部シートを同期して調整し、ラミネート加工中に正確な位置合わせを行います。
  • シンクロレジスターベルト.下段2枚の段ボールは見当合わせ、正確な見当合わせができる同期押し爪。押し爪が紙に当たる前に緩衝材を設け、紙端を傷つけないようにしています。マイクロアジャスターとベアリング保持システムにより、搬送される2枚の基材紙を正確に貼り合わせることができます。

1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 4

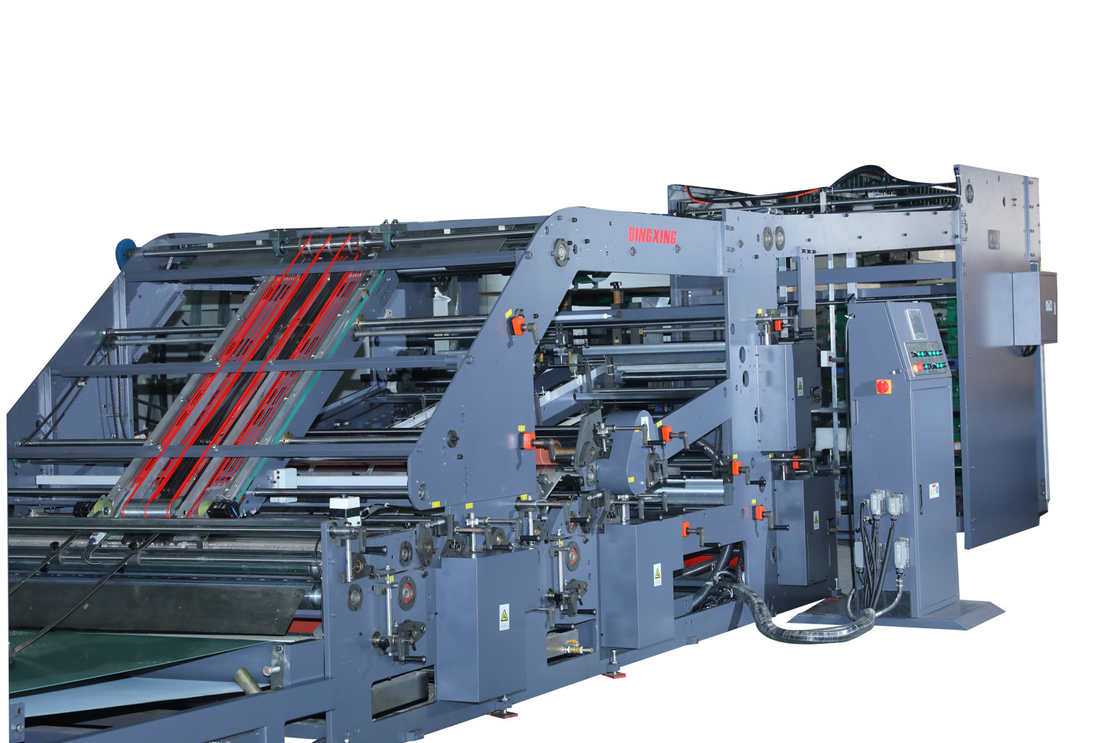

接着システム

調節可能な接着剤ローラー システムは、段ボールに均等に適用されます。特別なクロムメッキのグルーローラーは、オーバーフローを防ぐために3つのセンサーでグルーの消費を節約します。これは、電気接着剤コントローラーによって両方の接着ローラーのスロットに接着剤を補充する接着システムをリサイクルします。接着システムは接着剤の無駄を防ぎ、ラミネーションのパフォーマンスを向上させます。





ベルト駆動システム

メンテナンスコストを削減し、ノイズを低減

1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 5



プレスコンベア

上下の圧着コンベアと一体化し、すべての基板を圧着し、気泡が入らないように密着するまで自然乾燥させます。



1650*1450mm の波形の 5 つの層フルートのラミネーター機械高速 6



サイドフレーム

フレームを強化した新設計のマシンは、最高速度でも安定性と長寿命を保証します。独立したローラーホイールは分解が容易で、迅速な交換が可能です。

頑丈で耐久性のある精密鋳造ハンドホイール。



電気制御システム

1. オペレーター パネルには、すべての操作ボタンと機能が表示されます。補助オペレータ パネルは、フィーダーとプレス コンベアにあります。カウンターはフォトセル制御によってラミネートシートを計算し、固定速度デバイスは一定の走行速度を保証します。

2. 電気駆動システムは、台湾の Schneider と Fotek & Anly です。



主要部品のソース



名前 原産地または材料
  1. メインモーター
台湾(合弁会社)
2.昇降モーター 台湾(合弁会社)
3. 減速機 台湾(合弁会社)
4.グルーポンプ 台湾(合弁会社)
5.クラッチ&ブレーキ ニッカ 台湾
6.電気駆動 フランスのシュナイダー、台湾のフォテック、アンリー
7.ベルト 日本
9. 送風機 台湾(合弁会社)
10.エアポンプ ベッカー
11.サーボモーター 安川



仕様:

注: 仕様は予告なく変更される場合があります。

モデル DW-1650
最大シートサイズ(L*W, mm) 1650*1450
Min.シートサイズ(L*W、mm) 450×450
厚さ リソ 120~800gsm
真ん中 300~800gsm(シングルフルート)
基板

300~800gsm (厚さ10mmまで)

A~N 単層/3/5 層の段ボール、灰色のボール紙およびボール紙

正確さ ±2mm以内(紙質・仕様による)
スピード 0~5000枚/時(紙質・仕様による)
AC~380V(30HP)
寸法:長さ×幅×高さ(MM) 1700*2650*2600
重量(キロ) 9800
