Steinemann ひまわりフィルムラミネーター

3. 各セクションの説明

位置1

シート フィーダー SFI 108/145L

アンダーラップ方式でシートを供給するテーブル付きフィーダー。

フィーダーは後端からシートを吸引し、スタックの横方向の調整を可能にするパイルプレートが装備されています。調整可能なラテラル ブロワー ノズルは、シートの下にエア クッションを作成し、高速でもシート送りによって適切なシートを保証します。

ダブルシートコントロール付き。

位置2

シート整合ユニット

シートはシート整合ユニットにアンダーラップされて連続的に走行し、フロント ストップに対して必要なアンダーラップに調整され、機械的なサイド レイ デバイス (操作側) によって横方向に整合された後、生産速度まで加速されます。

アンダーラップの長さ

0～30mm

位置3

ブラシとカレンダーを使用したダブルシートクリーニング

1. クリーニング みがきます と吸引ファンとフィルター

統合された集塵システムとダスト フィルターを備えた 2 つの反対方向に回転するブラシが、基板表面のゆるい不純物を取り除きます。

b)シートクリーニングカレンダー

カレンダーはシート表面の汚れ（裏移り防止粉など）を除去するために使用します。

加熱されたクロム ローラーが粒子を拾い上げ、同時にシートをカレンダー加工します。

対応する圧力の平均。ドクターシステムがクロムローラーを継続的にクリーニングします。これにより、接着剤の消費量が少なくなります。

位置4

フィルムアンローリング付きラミネートユニット、グルーコーティングユニット、ラミネートカレンダー、シートセパレーター

ラミネート加工以下で構成されるユニット：

• フィルム繰り出しシステム
• フィルムスリッターと残りのフィルム巻き取り

• 自動接着剤供給および投与
• 接着剤塗布
• 簡単にアクセスできるシザープラットフォーム
• 電子制御フィルムテンション
• クロームラミネートシリンダーとゴム引きカウンタープレッシャーローラー
• HOT KNIFE 回転シートセパレータ

自動接着剤供給、加熱および投与システム

• 200 l ドラム用接着剤ポンプ システム、加熱フォロア プレート付き
• 自動制御の接着剤バルブを備えた加熱された供給パイプ
• 接着剤サンプのレベルコントロール

接着剤塗布ユニット

1.8 ～ 4.0 g/m2 の一定量の接着剤を、作業温度で均一に塗布できます。

70 ～ 90° C で、次のもので構成されます。

• 調整可能なギャップローラー
• 接着剤の所望の量のための速度調整された投与ローラー
• 転写ローラー
• 塗布ローラー
• 接着剤塗布用の自動加圧ローラー
• 接着剤サンプ用の統合吸引システムを備えた安全カバー
•

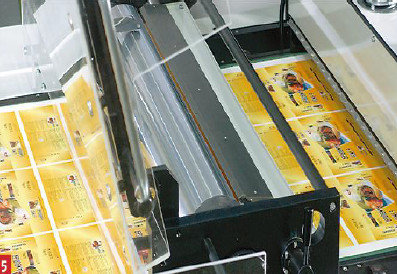

ラミネートユニット

クロムメッキスチールローラーとゴム製カウンタープレッシャーローラーで構成され、どちらも独立して電動化されています。ラミネートローラーは加熱されず、提供された調整可能なギャップ設定に関連して、その重量に関係なく、基板の絶対的なレイフラットを保証します。これにより、高い背圧と低いラミネーション圧力が保証され、シートの歪みが回避されます。

シートセパレートユニット「ホットナイフ」

ラミネートステーションの直後にある電子制御のロータリー「ホットナイフ」は、フィルムの幅や機械の速度に関係なく、フィルムをシートごとに分離します。分離精度は±1mm以内です。

位置5

シートスタッカー

分別した合紙・合板シートのスタッキングに。パイルの形成は、前後のストップと 2 つのサイド ジョガーによって制御されます。

• 180 g/m2 未満の紙シート用のシート プロファイリング システム
• 空気圧式シートブレーキ
• 後部と上部からの制御されたエアブローにより、シートをすばやく積み重ねることができます
• スタック形成用の空気圧制御サイドジョガー
• 調整可能な静電容量式近接スイッチによるパイル レベルの監視。

位置6

制御システム

*** 電気制御システムと PLC は Siemens を使用 !

シーメンスの最新の S7-1200 PLC を使用し、紙送り、メイン モーター、配送、接着剤ポンプは独立した PLC プログラマーを使用します。

Siemens Profinet ネットワーキングを通じて、分散集中制御を実現します。サーボと周波数変換はすべて Profinet ネットワークによって制御されます。

マシンには、テスト値とプログラム可能な監視システムが装備されています。ローカルに取り付けられた監視ユニットとドライブ システムは、イーサネット リンクによってメイン コントローラに相互接続されます。カラーディスプレイパネルを備えたインストール済みのタッチパネルは、完全なマシンの操作に使用されます。追加のローカル操作制御により、必要な場所に対応するマシン モジュールへの正確なアクセスが可能になります。

カラー表示とテキスト ウィンドウを使用して、セットアップ、製造、およびクリーニング プロセス サイクル全体にわたって、明確な概略操作表示がオペレータをガイドします。

また、含まれているジョブ管理システムにより、定期的なジョブの場合にマシン設定を記憶できます。

必要に応じて、完全な機械管理システムを後付けするか、オンデマンドで提供することができます。

カラー表示とテキストウィンドウを備えたシンプルなメニューコントロールがオペレーターをサポートします。エラー診断はシステムによってサポートされています。

位置7

タッチパネル操作

動作サイクルの概略表示。設定広告の調整は、画面をタッチするだけで簡単に行えます。本機の状態をカラーコードで表示します。

4.支払条件

• 確認時に30％の頭金。T/T による 70% または郵送物の前の一覧で取り返しのつかない L/C による

5.納期

• 頭金受領後3ヶ月

6. インストール

• 機械の設置は無料です
• 往復の航空券、ホテル（三ツ星ホテル）、食費、技術者の現地交通費はお客様のご負担となります。もし

翻訳者が必要です。お客様のアカウントになります。

7.保証

• ベルト、ゴム吸盤などの消耗部品を除き、製造上の欠陥による「事故」または誤動作が発生した場合を除き、機械的および電気的なすべての部品に対して、1 年間 (取り付け日から) の保証が適用されます。

8.備考

• 上記のすべての価格と条件は、最終確認の対象となります
• この見積もりは 30 日間のみ有効です
