23KW 高速自動フォルダー グルアー 240m/Min 中型

高速自動フォルダーグルアー

JH-1450AC

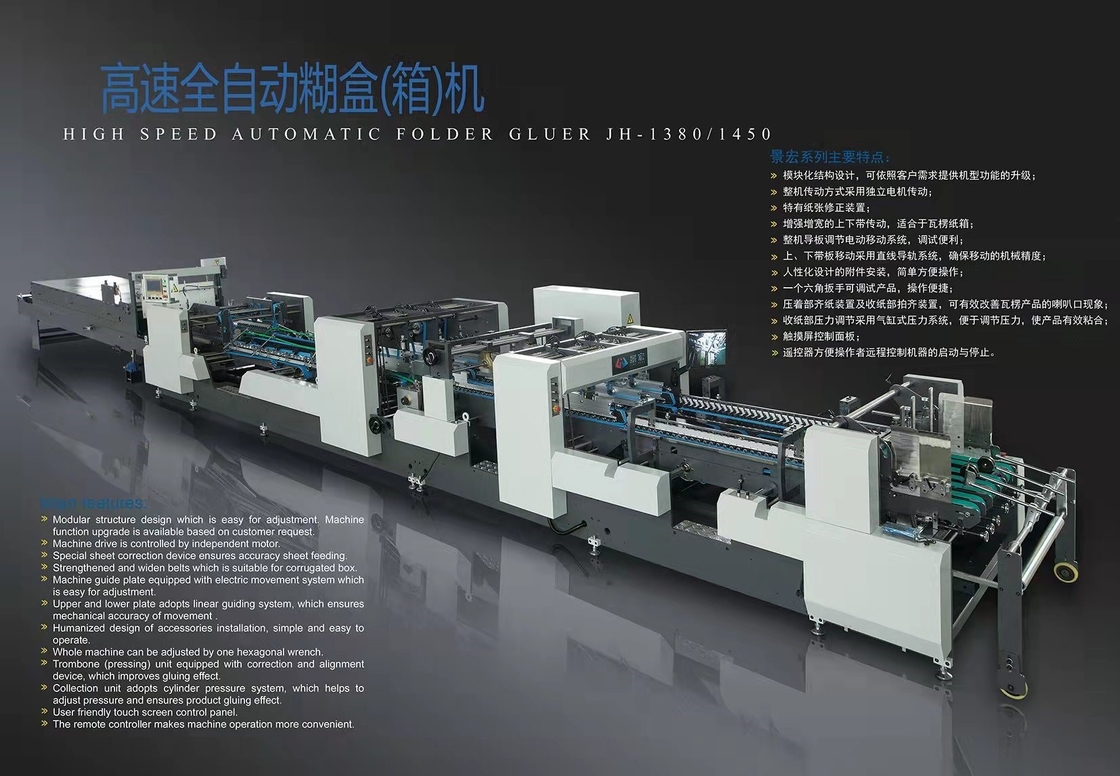

JH-1450-AC 高速自動フォルダーグルア

1.はじめに

JH-1450ACは中型の機械で、主に中型の包装、350g〜800gの段ボール、1mm〜5mmの段ボール包装、2つ折りカートン包装に適しています。このマシンは、二重ラミネートおよび E、CBA フラット ダイ カットまたは水ベースのプリンター ロータリー ダイ カット 2 つ折りボックスも生成できます。マシン全体で、より多くの変更、簡単なデバッグ、簡単で便利な操作が可能です。独自の用紙補正ロケーター、断裁装置、連続集積箱整列装置を搭載。タッチ端末と PLC オペレーティング システム (オプションのリモート オンライン診断システム) を採用しています。リモートコントロールオペレーティングシステム、オペレーターはマシンの動作範囲を制御して、コンピューターディスプレイを装備し、トランスミッションは独立したギヤードモータードライブであり、耐久性があり、低ノイズで、電気制御パネルを装備し、安定して効率的です。人間化された操作の必要性を完全に満たします。

2. 技術的なパラメータ:

あ.JH-1450AC 仕様:

• 該当する紙質: 白ボール紙 (350-800 gsm)、ラミネート E、CBA 段ボール。
• 給紙方法: 吸引ベルトを使用して、正しく、自動的に、連続的に
• 箱の幅: 420mm-1450mm
• 機械的サイズ (L×W×H/M): 16.488×2.3×1.6
• 接着剤：溶質
• 総重量（約）：8T
• 必要電力：約23KW
• 機械速度: 240m/分

B. コンポーネント:

フィーダーセクション、サイドアライメントセクション、接着セクション、アンチフックセクション、折り畳み成形セクション、プレスおよびカウントセクション、コンベアセクションの7つのモジュールに分かれています。

• フィーダー部

幅60mmの吸引紙送りベルト7本で構成されています。10mmの金属プレートを水平に調整して幅を設定し、排紙ベルトはローラーでガイドされます。左右にバッフルをセットし、製品のスタイルに合わせて左右を調整可能。給紙部には、実際のサンプルに応じて非対称の長さを調整するための 3 つの排紙ナイフが装備されています。吸引装置はモーターと連携して、迅速かつ簡単に、連続して、自動的に用紙を正しく送ります。給紙部は高さ400mmまでの用紙を積載可能で、上段の給紙圧は空気圧式で、段ボール紙もスムーズに給紙できます。オペレータは、任意の操作エリアで給紙スイッチを制御できます。

• サイドアライメントセクション

2 プレート構造は、プッシュ ゲージとサイド ゲージの原理を採用し、段ボールの傾きを補正してスムーズな供給を確保できます。

• 接着部

すべての接着剤シリンダーはロードおよびアンロードできます。下の接着剤シリンダーは左右に装備されており、容量が大きく、実際の状況に応じて選択できます。接着剤シリンダーのペースト量は調整可能で、安定しており、メンテナンスが簡単です。提供される接着ホイールの厚さは10mm〜20mmで、選択が必要な場合はカスタマイズすることもできます。接着剤シリンダーは、強力で耐久性のある素材で作られており、接着機能を確実に完了します。

• アンチフックセクション:

高精度のサーボ制御システムによって駆動される、特別に設計された 4/6 コーナー システム。このように、さまざまなカバーと4/6コーナーボックスの機能を満たすことができる、ボトム、フロントロック、4/6コーナーなどの特別な折り畳み機能を実現します。

• 折り成形部

三板構造、上部ベルトが主駆動方式でスムーズな用紙搬送を実現。50mmのボトムベルトと幅60mmのターニングベルトで構成されています。左側と右側は 2 番目の折り線 180 度で完成し、4 番目の折り線 180 度は完全に結合されます。左右のガイドホイールは、異なる位置に応じて調整され、折りたたみボックスによりスムーズに適合します。下部のベアリングは、ベルトが正しく動くようにサポートおよびガイドします。上部の圧力ベルト プレートは上下に移動して、さまざまな段ボールの厚さに対応できます。

• プレスアンドカウントセクション

上下のトランスミッションの長さは調整可能です。連続自動ボックス蓄積方式により、ボックスが搬送部分にきれいに入ることが保証されます。電気カウンター自動装置が採用されています。空気圧システムと圧力搬送システムが装備されています。ボックスのプレスをより完璧にするために、さまざまなボックスの種類と紙の品質に応じて圧力を調整できます。

• コンベア セクション:

フロントバッフルと連続プッシュ機能を搭載し、カートンの折り工程でのミスを修正できます。インプットフィードベルトは上下独立主伝動構造を採用。入力ベルトは柔らかく適度で、完成品をつぶしません。搬送部分全体が前後に移動できます。完璧な品質を確保するために、均等にプレスされ、きれいに搬送されます。搬送部の速度は、メインマシンと光電デバイスの走行速度に応じて自動的に調整できます。速度は手動操作モードで調整されます。一連の機能デバイスは、ゴム製の車輪で構成されています。

3. 主要パーツ一覧

4. スペアパーツリスト

オプションのリスト:

• 検査体制
• 4 つのコントロールと 2 つのヘッドを備えた接着剤スプレー システム
• 両面テープ用2ヘッド
• プラズマダブルガン
• ウィンドウペースト
