多溝ベルトが付いている PLC 28KW カートンの折るおよび接着する機械

高速自動フォルダーグルアー

JH-1100-PCW

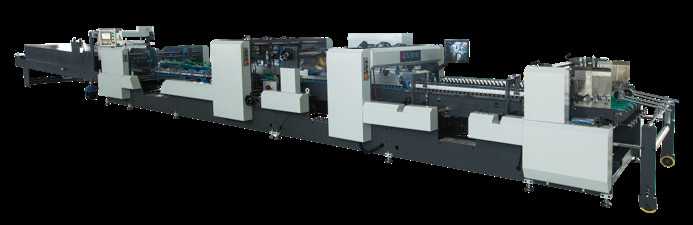

JH-1100 自動段ボールフォルダーグルア機

1.はじめに

▪この機械は、多溝ベルト伝動構造、低騒音、安定した操作、および簡単なメンテナンスを採用しています。

▪このマシンのモーターは、インバーター制御、自動速度調整、安定した省電力を採用しています。

▪操作は、シンプルで便利な片面歯ロッド調整を採用しています（モーターによる自動調整はオプションです）。

▪用紙出力には、振動モーターを搭載した複数の太いベルトが採用されており、連続的、正確、自動、および用紙送りを保証します。

▪特別なデザインと組み合わされたセグメント化された上部ベルトプレートは、ベルトに張力をかけることなく、製品のニーズに応じて調整できます。

▪特別な上部ベルトボード構造設計により、弾性ドライブを効果的に保護し、不適切な操作による損傷を回避できます。

▪歯の棒を採用して、操作が簡単な接着剤シリンダーの左右の側面を調整する下部接着剤シリンダーを提供します（関連する接着剤スプレーシステムを選択する必要があります）。

▪タッチスクリーンとPLC制御システム、リモートコントロールオペレーティングシステムを使用し、光電計数、定量計数、自動紙蹴り装置を装備。インクジェットデバイス、より包括的な機能;

▪搬送圧力テーブルは特殊な素材を採用し、空気圧で圧力を調整し、スポンジベルトを装備して完璧な製品を保証します。

▪1本の六角レンチですべての調整アクセサリを調整でき、操作が簡単です。

▪この機械は、2つ折りおよび4つ折りのフック底の段ボールおよびラミネート包装箱を製造できます。

▪このマシンは、4/hex ボックス機能を追加できます。

2. 技術的なパラメータ:

あ.JH-1100-PCW 仕様:

• 適用紙質：白ボール紙（250～800gsm）、ボール紙～ボール紙ラミネート加工、EフルートとFフルートのシングルウォール.
• 給紙方式：サクションベルトで正確・自動・連続
• 箱の幅: 130mm-1100mm
• 機械的サイズ (L×W×H/MM): 2100mm×1800mm×1450mm
• 接着剤：溶質
• 総重量（約）：8.5T
• 必要電力：約28KW
• 機械速度: 450m/min

B. コンポーネント:

フィーダーセクション、アライメントセクション、プレフォールドセクション、針セクション、折り成形セクション、プレス セクション、およびコンベア セクション。

• フィーダー部

▪ 給紙部には独立したモーター駆動システムがあり、給紙モードはホストと同期しています。

▪ 厚さ 30mm の紙送りベルト 7 本。10mm の金属プレートを水平に調整して幅を設定します。

▪ エンボス パワー ガイド ホイールが排紙ベルトをガイドします。左右にはバッフルが装備されており、製品のスタイルに合わせて左右を調整できます。

▪ 用紙セクションには、実際のサンプルに応じて非対称の長さを調整するための 3 つの排紙ナイフが装備されています。

▪ 振動装置はモーターと連携して、紙を正確かつ迅速に、連続的かつ自動的に送ります。

▪ 給紙部は高さ 400MM の用紙を積載でき、スムーズな給紙を実現するウールホイール付きの除塵装置を装備しています。

▪オペレータは、任意の操作領域で紙送りスイッチを制御できます。

• 線形セクション

▪ 給紙部で送り出された段ボールは、補正部で補正して搬送精度を確保できます。

▪ 異なる段ボールの厚さに合わせて、上部駆動圧力を上下に調整できます。

• プレフォールド セクション:

▪特別な設計により、最初の折り線を 180 度、3 番目の折り線を 165 度に事前に折り曲げることができます。箱を開けやすくします。

▪アップグレードして、4/6 アンチフック システム (オプション デバイス) を取り付けることができます。

• 針セクション

▪フックボトムコンビネーション、調整機構、理想的で柔軟なデザイン、素早く簡単な操作を装備。

▪特別な設計と組み合わされたセグメント化された上部ベルトプレートは、ベルトを張る必要なく、製品のニーズに応じて伸縮を調整できます。

▪下部接着剤シリンダーは両側に1つずつ装備されており、容量が大きく、実際の状況に応じて選択されます。接着剤シリンダーの接着剤量は調整可能で、安定しており、メンテナンスが簡単です。提供されるグルーホイールの厚さは4mmで、顧客の特別な要件に応じて選択することもできます。接着剤シリンダーは丈夫で耐久性のあるステンレススチール素材です。

▪底の接着剤は、フック底装置の 4 つのセットによって完了します。

▪下部のベルトは 30MM、上部のベルトは 20MM で、上部の圧力ベルト プレートは上下に移動して、さまざまな段ボールの厚さに対応できます。

• 折り成形部

▪2 番目の折り線は 180 度、4 番目の折り線は 180 度です。

▪特別な設計により、折り畳みセクションの左右の搬送ベルトの速度を個別に調整して、箱のブランクの進行方向を修正し、まっすぐな搬送を確保できます。

• プレスセクション

▪光電式カウンターを採用し、紙の自動ピックアップと散水兼用システム。

▪紙詰まり検出装置。

▪上下ベルトの調整が簡単で操作も簡単です。

▪の紙拍手機能はオプションです。

• コンベア セクション:

▪左右の 2 プレート モバイル スタック プレス ベルトは、生産効率を向上させるために、製品のスタッキング要件に従ってオンラインで調整できます。

▪重ねた箱の凹み部分を特殊なスポンジベルトで押さえます。

▪調整が簡単な空気圧調整により、フィット感の均一な圧力を効果的に確保できます。

▪自動モードでは宿主比率と連動し、生産スタッキングの安定性を向上させます。

3. 主要パーツ一覧

4. スペアパーツリスト

オプションのリスト:

• 検査体制
• 両面テープ用2ヘッド
• プラズマダブルガン USD 10,000
• 窓用接着剤

推奨スペアパーツリスト
